Опять же, в предыдущем посте есть иллюстрация, где очень наглядно видно, что в электромагнитном поле от молнии электрическое поле направлено тоже вертикально.
Есть и вторая угроза. Обратите внимание: антенна установлена на прием сигналов с вертикальной поляризацией (ну то есть таких, у которых электрическое поле направлено вертикально).
Итак, в такой системе есть угроза при грозе номер 1 в виде затекания токов молнии через землю в компьютер со всеми неприятными вытекающими последствиями.
Далее компьютер заземляется по цепи: оплетка кабеля -> общий провод модема -> земля USB -> общий провод (корпус) компьютера.
Простая грозозащита реализация для 3g модемов и телевизоровПростая грозозащита реализация для 3g модемов и телевизоров
А вот откуда берется заземление на оплетке антенного кабеля:
На рисунке можно рассмотреть, что мачта антенны вкопана в землю (заодно выполняет функцию опоры для винограда).
Простая грозозащита реализация для 3g модемов и телевизоровПростая грозозащита реализация для 3g модемов и телевизоров

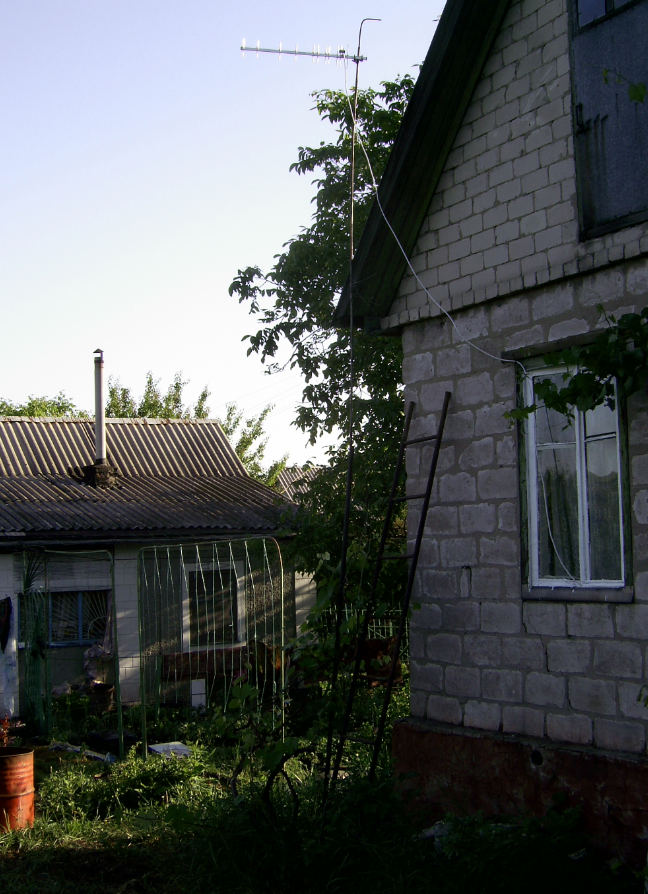

Антенна в «боевом положении»:
Ситуация в иллюстрациях.
Плюс опасность повреждения модема сильным полем электромагнитной волны при разряде молнии.
В предыдущем материале опасность проблемы была обозначена как исключительно высокая, и где-то так это и есть.
Главная проблема земля, то бишь заземление компьютера при подключенной антенне (без антенны связь практически невозможна).
Теоретически тут все должно быть неправильно и получиться не должно, но все же попытка была произведена.
В первую же грозу, отключив модем, меня стали посещать мысли: а не попробовать ли такую же или подобную грозозащиты, как описывалось ранее, но для 3g модема?
Конечно, пришлось забыть о прекрасном стационарном проводном Интернете и вкусить прелестей 3g.
С наступлением теплой погоды рабочее место перекочевало в дачный поселок.
Этот материал дополнение и практическая иллюстрация к предыдущей статье
Простая грозозащита реализация для 3g модемов и телевизоров
